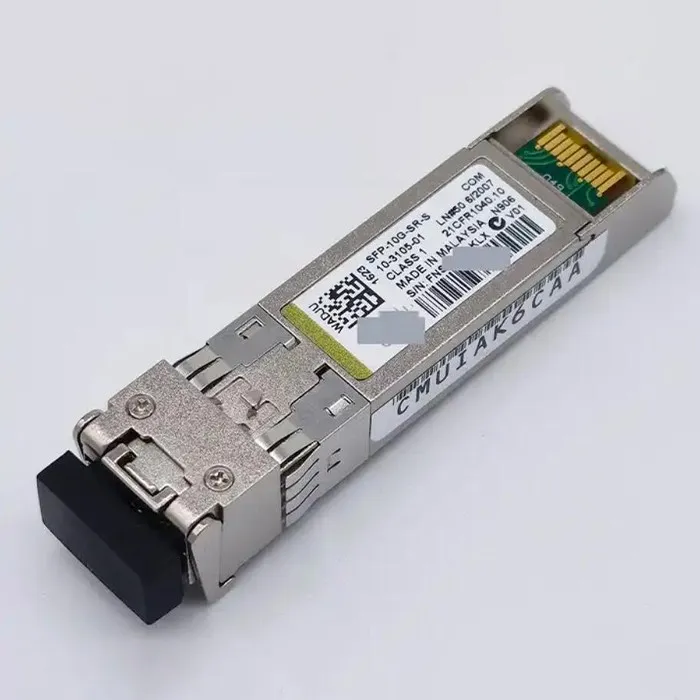

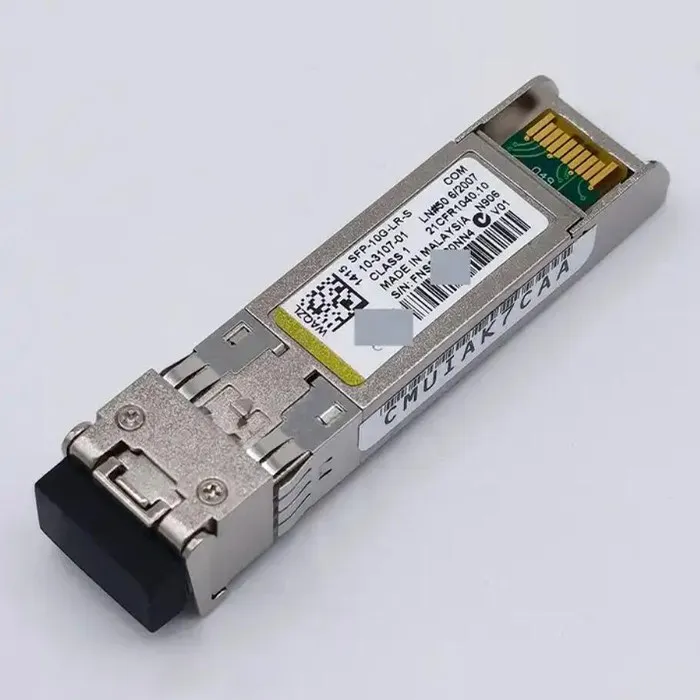

Vlákno SFP s jedním režimem

Optický modul SFP je horký - Swappable Small Package Module v balíčku SFP. Aktuální vysoká rychlost může dosáhnout 10,3 g a rozhraní je LC. Optické moduly SFP jsou složeny hlavně z laserů. Kromě toho je optický modul SFP složen z: laseru: včetně emitoru TOSA a přijímače Rosa; Circuit Board IC; Mezi externí příslušenství patří: Shell, Base, PCBA, Pull Ring, spona, odemknutí a gumovou zátku. Optické moduly SFP lze navíc klasifikovat podle rychlosti, vlnové délky a režimu.

Klasifikace sazeb

Podle rychlosti je 155 m/622 m/1,25 g/2,125G/4,25G/8G/10G . 155 M a 1,25 g se většinou používají na trhu. Technologie 10G postupně zrání a poptávka se rozvíjí v vzestupném trendu.

Klasifikace vlnových délek

Podle vlnové délky je 850 nm/1310nm/1550nm/1490nm/1530nm/1610nm. Vlnová délka 850 nm je režim SFP multi - a přenosová vzdálenost je menší než 2 km. Vlnová délka 1310/1550nm je jednotlivý režim - a vzdálenost přenosu je více než 2 km. Relativně řečeno, toto ceny tří vlnových délek jsou levnější než ostatní tři.

Pokud nejsou označeny, je snadné zmást holé moduly. Obecně je výrobci rozlišují podle barvy tah. Například černé tažné karty jsou režim multi - a vlnová délka je 850 nm; Modrá je modul s vlnovou délkou 1310 nm; Purple je modul s vlnovou délkou 1490nm atd. . .

Srovnání meziSFP SFP pro jedno režim SFP SFP

V optických vláknech, jakož i v optických modulech SFP, existují klasifikace multimodu a jednoho režimu. Tento článek porovná různé parametry kolem těchto dvou typů optických modulů SFP pro snadný výběr před použitím.

Z tabulky můžeme vidět, že multimode SFP poskytuje optimální a levnější řešení pro kratší vzdálenosti. Nejběžnější multimode SFP je na vlnové délce 850 nm, s maximální délkou 550 metrů. Pokud potřebujete prodloužit přenosovou vzdálenost multimodu, můžete si také vybrat vlnovou délku 1310nm s maximální přenosovou vzdáleností 2 km.

Kromě rozdílů mezi SFP SFP s vlastním režimem a SFP s více režimy existují také významné rozdíly mezi konvenčními optickými moduly v jednom režimu a multimodové jednotlivé moduly. Například výše uvedené vlnové délky mají různé aplikační rozsahy a náklady na světelný modul s jedním režimem jsou vyšší než náklady na multimodový světelný modul. Světelný zdroj multimodového světelného modulu je světlo - emitující dioda nebo laser, zatímco světelný zdroj světelného modulu s jedním režimem je LD nebo LED s úzkými spektrálními liniemi. Před stanovením použití optických modulů je třeba tato srovnání pochopit předem.

Otázka: Jaký je rozdíl mezi optickými moduly SFP a SFP+?

1. Různé parametry

1) Optický modul SFP: Jedná se o horký - Swappable Small Package Module v balíčku SFP. Aktuální maximální rychlost může dosáhnout 10,3 g a rozhraní je LC.

2) Optický modul SFP+: Jedná se o horký - Swappable Optical Transceiver, který je nezávislý na komunikačních protokolech. Vlnová délka vysílaného světla je obvykle 850 nm, 1310nm nebo 1550 nm. Používá se pro 10 Gbps SONET/SDH, Fiber Channel, Gigabitethernet a 10 Gigabit Ethernet. a další aplikace, včetně odkazů DWDM.

2. různé komunikační standardy

1) optický modul SFP: IEEE802.3, SFF-8472;

2) Optický modul SFP+: Podporuje SONET, GIGABITETHERNET, Fiber Channel (Fiberchannel) a některé další komunikační standardy.

3. různé vlnové délky

1) Optický modul SFP: Podle vlnové délky je rozdělen na 850nm/ 1310nm/ 1550nm/ 1490nm/ 1530nm/ 1610nm. Vlnová délka 850 nm je režim SFP multi -.

2) Optický modul SFP+: 850 nm Vlnová délka/550 metrů vzdálenost MMF (SX), 1310 nm vlnová délka/10 km vzdálenost SMF (LX), 1550 nm vlnová délka/40 km vzdálenost xD, 80 km vzdálenost zx, 120 km ex nebo ezx pro vzdálenost a DWDM.

Otázka: Jaké jsou funkce optických modulů SFP?

Specifické funkce optických modulů SFP zahrnují:

1. Používá se jako optické rozhraní k přijímání a přijímání optických signálů a připojení k optickým vláknům a coptailům.

2. Zaveďte optický signál do světelné desky a zpracovejte jej do světelné desky.

3. Důvod, proč se optické moduly používají na optické desce namísto přímého fixace optického rozhraní na optické desce, je proto, že použití optických modulů může zajistit, aby se optická deska přizpůsobila různým optickým rozhraním při použití SC, připojení FC⌄LC pigtail, lze vyřešit na výměnu odpovídajícího optického modulu.

4. Optický modul se snadno nahradí, když se rozbije.
